ISW型卧式离心泵—结构示意图

ISW型卧式离心泵（安装尺寸图）

ISW管道离心泵安装图

ISW型卧式离心泵（安装方式）

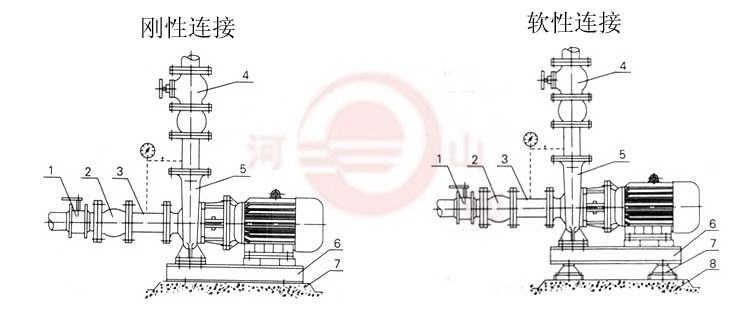

ISW卧式离心泵安装方式

1、进口球阀	2、挠性接头	3、直管	4、出口闸阀
5、泵	6、底座	7、水泥基座

1、进口球阀	2、挠性接头	3、直管	4、出口闸阀	5、泵
6、底座	7、JGD型减振器		8、水泥基座

ISW型卧式离心泵（安装尺寸表）

型号	外型尺寸				安装尺寸				法兰尺寸			选配隔振器
型号	L	H	a	h	A	B	L1	4-d1	D1	D2	n-d2	规格
40-100	345	310	80	180	10	170	220	φ14	φ110	φ150	4-φ18	JG1-1
40-100A	335	310	80	180	10	170	220	φ14	φ110	φ150	4-φ18	JG1-1
40-125	352	320	80	180	10	170	220	φ14	φ110	φ150	4-φ18	JG1-1
40-125A	352	320	80	180	10	170	220	φ14	φ110	φ150	4-φ18	JG1-1
40-160	473	360	80	200	10	240	290	φ14	φ110	φ150	4-φ18	JG1-1
40-160A	458	360	80	200	10	240	290	φ14	φ110	φ150	4-φ18	JG1-1
40-200	563	410	80	240	10	240	290	φ14	φ110	φ150	4-φ18	JG1-1
40-200A	523	410	80	240	10	240	290	φ14	φ110	φ150	4-φ18	JG1-1
40-250	616	460	80	260	17	320	350	φ18	φ110	φ150	4-φ18	JG2-1
40-125A	616	460	80	260	17	320	350	φ18	φ110	φ150	4-φ18	JG2-1
40-100I	430	310	80	170	10	170	220	φ14	φ110	φ150	4-φ18	JG1-1
40-100IA	430	310	80	170	10	170	220	φ14	φ110	φ150	4-φ18	JG1-1
40-125I	450	340	80	190	10	170	220	φ14	φ110	φ150	4-φ18	JG1-1
40-125IA	435	340	80	190	10	170	220	φ14	φ110	φ150	4-φ18	JG1-1
40-160I	522	360	80	200	10	240	290	φ14	φ110	φ150	4-φ18	JG1-1
40-160IA	487	360	80	200	10	240	290	φ14	φ110	φ150	4-φ18	JG1-1
40-160IB	480	360	80	200	10	240	290	φ14	φ110	φ150	4-φ18	JG1-1
40-200I	595	420	80	240	17	320	350	φ18	φ110	φ150	4-φ18	JG2-1
40-200IA	560	420	80	240	10	320	350	φ18	φ110	φ150	4-φ18	JG2-1
40-200IB	520	410	80	230	10	240	290	φ14	φ110	φ150	4-φ18	JG1-1
40-250I	745	480	100	260	17	320	450	φ18	φ110	φ150	4-φ18	JG2-1
40-250IA	650	480	100	260	17	320	350	φ18	φ110	φ150	4-φ18	JG2-1
40-250IB	520	480	100	260	17	320	350	φ18	φ110	φ150	4-φ18	JG2-1
50-100	430	310	80	170	10	170	220	φ14	φ125	φ165	4-φ18	JG1-1
50-100A	430	310	80	170	10	170	220	φ14	φ125	φ165	4-φ18	JG1-1
50-125	450	340	80	190	10	170	220	φ14	φ125	φ165	4-φ18	JG1-1
50-125A	535	340	80	190	10	170	220	φ14	φ125	φ165	4-φ18	JG1-1
50-160	522	360	80	200	10	240	290	φ14	φ125	φ165	4-φ18	JG1-1
50-160A	487	360	80	200	10	240	290	φ14	φ125	φ165	4-φ18	JG1-1
50-200	595	420	80	240	17	260	310	φ18	φ125	φ165	4-φ18	JG2-1
50-200A	560	420	80	240	10	240	290	φ14	φ125	φ165	4-φ18	JG2-1
50-200B	520	410	80	230	10	240	290	φ14	φ125	φ165	4-φ18	JG1-1
50-250	745	480	100	260	17	320	450	φ18	φ125	φ165	4-φ18	JG2-1
50-250A	650	480	100	260	17	320	350	φ18	φ125	φ165	4-φ18	JG2-1
50-250B	650	480	100	260	17	320	350	φ18	φ125	φ165	4-φ18	JG2-1
50-100I	448	350	80	190	10	170	220	φ14	φ125	φ165	4-φ18	JG1-1
50-100IA	433	350	80	190	10	170	220	φ14	φ125	φ165	4-φ18	JG1-1
50-125I	525	360	80	190	10	170	220	φ14	φ125	φ165	4-φ18	JG1-1
50-125IA	490	360	80	190	10	170	220	φ14	φ125	φ165	4-φ18	JG1-1
50-160I	563	390	80	210	10	240	290	φ14	φ125	φ165	4-φ18	JG1-1
50-160IA	563	390	80	210	10	240	290	φ14	φ125	φ165	4-φ18	JG1-1
50-160IB	528	390	80	210	10	240	290	φ14	φ125	φ165	4-φ18	JG1-1
50-200I	615	430	100	240	17	320	450	φ18	φ125	φ165	4-φ18	JG2-1
50-200IA	615	430	100	240	17	320	350	φ18	φ125	φ165	4-φ18	JG2-1
50-200IB	615	430	100	240	17	320	350	φ18	φ125	φ165	4-φ18	JG2-1
50-250I	741	500	100	260	17	320	450	φ18	φ125	φ165	4-φ18	JG2-1
50-250IA	741	500	100	260	17	320	450	φ18	φ125	φ165	4-φ18	JG2-1
50-250IB	741	500	100	260	17	320	450	φ18	φ125	φ165	4-φ18	JG2-1
50-315I	949	570	125	300	22	360	520	φ18	φ125	φ165	4-φ18	JG2-2
50-315IA	844	550	125	280	17	320	450	φ18	φ125	φ165	4-φ18	JG2-2
50-315IB	848	550	125	280	17	320	450	φ18	φ125	φ165	4-φ18	JG2-2
65-100	448	340	80	180	10	170	220	φ14	φ145	φ185	4-φ18	JG1-1
65-100A	433	340	80	180	10	170	220	φ14	φ145	φ185	4-φ18	JG1-1
65-125	525	350	80	180	10	240	290	φ14	φ145	φ185	4-φ18	JG1-1
65-125A	490	350	80	180	10	240	290	φ14	φ145	φ185	4-φ18	JG1-1
65-160	563	390	80	210	10	240	290	φ14	φ145	φ185	4-φ18	JG1-1
65-160A	563	390	80	210	10	240	290	φ14	φ145	φ185	4-φ18	JG1-1
65-160B	528	390	80	210	10	240	290	φ14	φ145	φ185	4-φ18	JG1-1
65-200	615	450	100	260	17	320	450	φ18	φ150	φ185	4-φ18	JG2-1
65-200A	615	450	100	260	17	320	350	φ18	φ150	φ185	4-φ18	JG2-1
65-200B	615	450	100	260	17	320	350	φ18	φ150	φ185	4-φ18	JG2-1
65-250	741	500	100	260	17	320	450	φ18	φ150	φ185	4-φ18	JG2-1
65-250A	741	500	100	260	17	320	450	φ18	φ150	φ185	4-φ18	JG2-1
65-250B	741	500	100	260	17	320	450	φ18	φ150	φ185	4-φ18	JG2-1
65-315	949	570	125	300	22	360	520	φ19	φ150	φ185	4-φ18	JG2-2
65-315A	949	570	125	300	17	320	450	φ18	φ150	φ185	4-φ18	JG2-2
65-315B	819	550	125	280	17	320	450	φ18	φ150	φ185	4-φ18	JG2-2
65-100I	545	340	100	180	10	240	290	φ14	φ150	φ185	4-φ18	JG1-1
65-100IA	510	340	100	180	10	240	290	φ18	φ150	φ185	4-φ18	JG1-1
65-125I	620	380	100	210	17	320	450	φ18	φ150	φ185	4-φ18	JG2-1
65-125IA	585	360	100	210	10	240	290	φ14	φ150	φ185	4-φ18	JG2-1
65-160I	617	390	100	210	17	320	350	φ18	φ150	φ185	4-φ18	JG2-1
65-160IA	617	390	100	210	17	320	350	φ18	φ150	φ185	4-φ18	JG2-1
65-160IB	617	390	100	210	17	320	350	φ18	φ150	φ185	4-φ18	JG2-1
65-200I	745	430	100	240	17	320	450	φ18	φ150	φ185	4-φ18	JG2-1
65-200IA	745	430	100	240	17	320	350	φ18	φ150	φ185	4-φ18	JG2-1
65-200IB	650	430	100	240	17	320	350	φ18	φ150	φ185	4-φ18	JG2-1
65-250I	840	500	125	260	17	320	450	φ18	φ150	φ185	4-φ18	JG2-2
65-250IA	815	500	125	260	17	320	450	φ18	φ150	φ185	4-φ18	JG2-2
